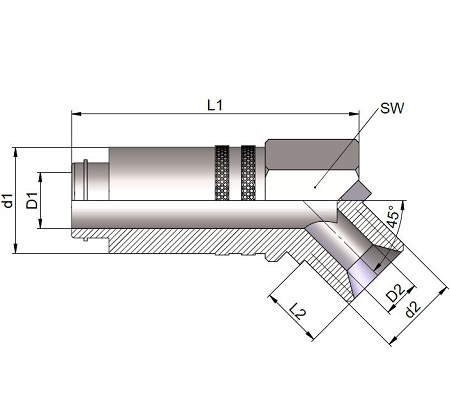

HSB 808/45 Schnellkupplung ohne Ventil - 45°
14,30 €
Produktinformationen "HSB 808/45"
Produktinformationen "HSB 808/45 Schnellkupplung ohne Ventil – 45°"
Die HSB 808/45 Schnellkupplung ohne Ventil – 45° wurde für Temperiersysteme entwickelt, bei denen eine direkte Gewindeanbindung mit einer platzsparenden, abgewinkelten Schlauchführung kombiniert werden soll. Die 45°-Bauform erleichtert die Leitungsführung an Spritzgießwerkzeugen, reduziert die mechanische Belastung der angeschlossenen Temperierschläuche und verhindert enge Biegeradien. Dadurch eignet sich die Kupplung besonders für Werkzeugaufbauten mit begrenztem Bauraum und schwer zugänglichen Anschlusspunkten.
Als Miniatur-Einhand-Schnellverschlusskupplung ermöglicht sie ein schnelles und komfortables Kuppeln sowie Entkuppeln mit nur einer Hand. Die Ausführung ohne Ventil sorgt für einen freien Durchgang des Temperiermediums und eignet sich für Anwendungen, bei denen keine Absperrfunktion erforderlich ist. Die Kupplung ist für den Einsatz mit Heißwasser, Kaltwasser und Temperieröl ausgelegt und kann durch verschiedene Gewindeanschlüsse flexibel in bestehende Temperierkreisläufe integriert werden.
Die robuste Konstruktion aus hochwertigen Werkstoffen gewährleistet einen zuverlässigen Betrieb im industriellen Dauereinsatz. Das Gehäuse besteht aus Messing MS 58, ergänzt durch Edelstahlkomponenten und FKM-Dichtungen. Diese Materialkombination bietet eine hohe Beständigkeit gegenüber den in Temperiersystemen eingesetzten Medien und unterstützt eine dauerhaft zuverlässige Abdichtung.
Technische Daten
- Miniatur-Einhand-Schnellverschlusskupplung ohne Ventil
- 45°-abgewinkelte Ausführung
- Direkte Gewindeanschlüsse für den Einbau an Werkzeugen und Temperieranlagen
- Freier Durchgang ohne Absperrfunktion
- Geeignet für Heißwasser, Kaltwasser und Temperieröl
- Anschlussstücke, Ventilkörper und Ventil aus Messing MS 58 blank
- Entriegelungshülse und Stecknippel aus Messing MS 58 (blank oder vernickelt)
- Federn und Sprengringe aus Edelstahl 1.4310
- Kugeln aus Edelstahl 1.4034
- Dichtungen aus FKM
- Erhältlich mit verschiedenen Gewindeanschlüssen, z. B. M14×1,5 oder M16×1,5, G1/4 oder G3/8 (je nach Ausführung)
Verwendung
Die HSB 808/45 Schnellkupplung ohne Ventil – 45° wird überall dort eingesetzt, wo Temperierkreisläufe schnell verbunden oder getrennt werden müssen und gleichzeitig eine platzsparende 45°-Gewindeanbindung erforderlich ist. Die abgewinkelte Bauform ermöglicht eine spannungsarme Schlauchführung und verbessert die Zugänglichkeit der Anschlüsse an Spritzgießwerkzeugen. Durch den freien Durchgang eignet sich die Kupplung besonders für Anwendungen mit kontinuierlichem Medienfluss ohne Absperrfunktion.
Typische Einsatzbereiche:
- Spritzgießwerkzeuge
- Werkzeug- und Formenbau
- Werkzeugtemperierung
- Temperierkreisläufe
- Heißwasser-, Kaltwasser- und Temperierölsysteme
- Direkte Werkzeuganschlüsse
- Platzkritische Einbausituationen mit 45°-Schlauchführung
- Anschluss von Temperiergeräten und Verteilersystemen
