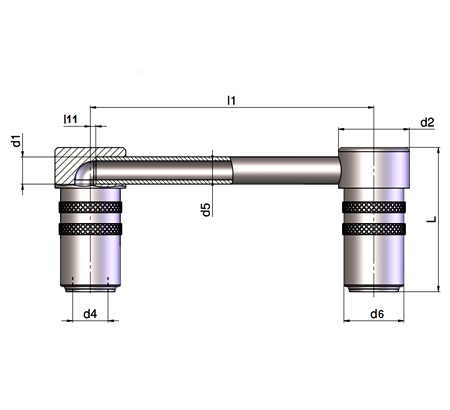

HSB 8051 Umlenkkupplung m.Durchg.
36,96 €
Produktinformationen "HSB 8051"
mit freiem Durchgang Mat.: 2.0401
Produktinformationen "HSB 8051 Umlenkkupplung mit Durchgang"
Die HSB 8051 Umlenkkupplung mit Durchgang wurde für Temperiersysteme entwickelt, bei denen eine platzsparende Umlenkung der Medienleitung mit einem freien Durchgang kombiniert werden soll. Sie ermöglicht eine optimierte Schlauchführung an Spritzgießwerkzeugen und unterstützt eine spannungsarme Verlegung der Temperierschläuche. Dadurch werden enge Biegeradien vermieden und die Zugänglichkeit der Temperieranschlüsse insbesondere bei beengten Einbauverhältnissen verbessert.
Durch den freien Durchgang eignet sich die Umlenkkupplung für Anwendungen, bei denen der Medienstrom ohne Absperrfunktion kontinuierlich geführt werden soll. Sie lässt sich problemlos in bestehende Temperierkreisläufe integrieren und trägt zu einer übersichtlichen Medienführung zwischen Temperiergerät, Verteiler und Werkzeug bei. Dies erleichtert Montage-, Wartungs- und Rüstarbeiten und unterstützt einen zuverlässigen Betrieb der Werkzeugtemperierung.
Für den industriellen Dauereinsatz werden hochwertige Werkstoffe eingesetzt. Die Anschlusskomponenten bestehen aus Messing MS 58. Ergänzt wird die Konstruktion durch korrosionsbeständige Edelstahlbauteile und FKM-Dichtungen, die eine zuverlässige Abdichtung sowie eine hohe Beständigkeit gegenüber Heißwasser, Kaltwasser und Temperieröl gewährleisten.
Technische Daten
- Umlenkkupplung mit freiem Durchgang
- Geeignet für Heißwasser, Kaltwasser und Temperieröl
- Platzsparende Umlenkung der Medienleitung
- Optimierte Schlauchführung bei beengten Einbausituationen
- Anschlussstücke aus Messing MS 58
- Entriegelungshülse und Stecknippel aus Messing MS 58 (blank oder vernickelt)
- Federn und Sprengringe aus Edelstahl 1.4310
- Kugeln aus Edelstahl 1.4034
- Dichtungen aus FKM
Verwendung
Die HSB 8051 Umlenkkupplung mit Durchgang wird überall dort eingesetzt, wo Temperierleitungen platzsparend umgelenkt und gleichzeitig ein freier Medienfluss gewährleistet werden soll. Sie verbessert die Schlauchführung an Spritzgießwerkzeugen, reduziert mechanische Belastungen der Leitungen und unterstützt eine prozesssichere Medienführung in Temperierkreisläufen. Die Umlenkkupplung dient auch dazu, Kühl- oder Heizkanäle flexibel und ohne Querschnittsverengung (freier Durchgang) zu überbrücken oder umzulenken, wodurch ein ungehinderter Medienfluss mit maximaler Durchflussrate gewährleistet wird.
Typische Einsatzbereiche:
- Spritzgießwerkzeuge
- Werkzeug- und Formenbau
- Werkzeugtemperierung
- Temperierkreisläufe
- Heißwasser-, Kaltwasser- und Temperierölsysteme
- Platzkritische Einbausituationen
- Optimierte Schlauch- und Medienführung
- Anschluss von Temperiergeräten und Verteilersystemen
