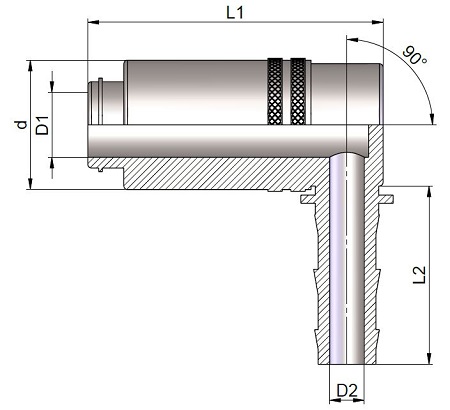

HSB 80/90 PL Schnellkupplung mit Ventil - 90°, Push Lok

Produktinformationen "HSB 80/90 PL Schnellkupplung mit Ventil – 90°, Push Lok"

Die HSB 80/90 PL Schnellkupplung mit Ventil – 90°, Push Lok wurde für Temperiersysteme entwickelt, bei denen eine rechtwinklige Schlauchführung mit einer besonders schnellen und sicheren Schlauchmontage kombiniert werden soll. Die 90°-Bauform ermöglicht eine platzsparende Leitungsführung an Spritzgießwerkzeugen, während der Push-Lok-Anschluss die Montage ohne zusätzliche Schlauchschellen erleichtert. Das integrierte Ventil reduziert beim Entkuppeln den Austritt des Temperiermediums und unterstützt einen sauberen sowie effizienten Werkzeugwechsel.

Als Miniatur-Einhand-Schnellverschlusskupplung eignet sich die HSB 80/90 PL für Temperieranwendungen mit Heißwasser, Kaltwasser und Temperieröl. Die rechtwinklige Ausführung verhindert enge Biegeradien, schont angeschlossene Temperierschläuche und verbessert die Zugänglichkeit bei beengten Einbauverhältnissen. Gleichzeitig ermöglicht die Push-Lok-Technologie eine schnelle und werkzeuglose Schlauchmontage, wodurch Rüstzeiten reduziert und Wartungsarbeiten vereinfacht werden. Die Kupplung ist wahlweise mit freiem Durchgang sowie ein- oder beidseitig absperrenden Ausführungen erhältlich.

Für eine hohe Betriebssicherheit werden hochwertige Werkstoffe eingesetzt. Anschlussstücke, Ventilkörper und Ventil bestehen aus Messing MS 58. Entriegelungshülse und Stecknippel sind aus Messing gefertigt, Federn und Sprengringe aus Edelstahl 1.4310 sowie Kugeln aus Edelstahl 1.4034. FKM-Dichtungen gewährleisten eine zuverlässige Abdichtung und eine hohe Beständigkeit gegenüber den in Temperiersystemen eingesetzten Medien.

Technische Daten

• Miniatur-Einhand-Schnellverschlusskupplung mit Ventil
• 90°-abgewinkelte Push-Lok-Ausführung
• Push-Lok-Anschluss für schnelle Schlauchmontage ohne zusätzliche Schlauchschellen
• Für Heißwasser, Kaltwasser und Temperieröl geeignet
• Wahlweise mit freiem Durchgang sowie ein- oder beidseitig absperrend erhältlich
• Anschlussstücke, Ventilkörper und Ventil aus Messing MS 58
• Entriegelungshülse und Stecknippel aus Messing MS 58 (blank oder vernickelt)
• Federn und Sprengringe aus Edelstahl 1.4310
• Kugeln aus Edelstahl 1.4034
• Dichtungen aus FKM

Verwendung

Die HSB 80/90 PL Schnellkupplung mit Ventil – 90°, Push Lok wird überall dort eingesetzt, wo Temperierkreisläufe schnell verbunden oder getrennt werden müssen und gleichzeitig eine platzsparende 90°-Schlauchführung erforderlich ist. Das integrierte Ventil minimiert Medienverluste beim Entkuppeln, während das Push-Lok-System eine schnelle Schlauchmontage ermöglicht. Dadurch eignet sich die Kupplung besonders für Spritzgießwerkzeuge mit begrenztem Bauraum und häufigen Werkzeugwechseln.

Typische Einsatzbereiche:

• Spritzgießwerkzeuge
• Werkzeug- und Formenbau
• Werkzeugtemperierung
• Temperierkreisläufe
• Heißwasser-, Kaltwasser- und Temperierölsysteme
• Werkzeugwechsel und Wartungsarbeiten
• Platzkritische Einbausituationen mit 90°-Schlauchführung
• Anschluss von Temperiergeräten und Verteilersystemen
